پروفیل درب و پنجره: بررسی تفاوت ۵۰۷، ۵۰۸ و ۵۰۹

نقشه مقطع و کاربرد اصلی انواع پروفیل درب و پنجره

سازندگان درب و پنجره فلزی برای ایجاد هم‌پوشانی استاندارد، درزگیری مناسب و جاگذاری دقیق نوار لاستیکی، به مقاطعی با هندسه ویژه نیاز دارند. پروفیل درب و پنجره بر اساس همین شیارها و لبه‌های پله‌ای طراحی شده است تا پس از مونتاژ و جوشکاری، لنگه کاملاً درون چارچوب بنشیند. هندسه مقطع این سه پروفیل طوری است که ابعاد بیرونی آن‌ها با هم هماهنگ بوده و هنگام اتصال، فاصله‌ای نامتعارف ایجاد نمی‌کنند.

پروفیل ۵۰۷ که در بازار آهن با نام سپری یا رکوب شناخته می‌شود، یک لبه فرورفته دارد. این لبه فرورفته نقش نشیمن‌گاه را برای لنگه بازشو یا پنل شیشه ثبات بازی می‌کند و به عنوان فریم محیطی روی دیوار بنایی قرار می‌گیرد. پروفیل ۵۰۸ دارای دو لبه در دو جهت مخالف است؛ یک لبه روی ۵۰۷ می‌نشیند و لبه دیگر نگهدارنده شیشه یا زهوار است. در نهایت، پروفیل ۵۰۹ با دو لبه هم‌جهت یا ساختار سپری متقارن، جهت تقسیم‌بندی فضاهای داخلی پنجره‌های چندتکه و نگهداری شیشه‌های ثابت دو طرفه به کار می‌رود.

هندسه لبه‌ها و نحوه کیپ شدن درزها در پنجره‌های فلزی

اصلی‌ترین تفاوت ساختاری میان پروفیل ۵۰۷، ۵۰۸ و ۵۰۹ در هندسه خم‌ها و لبه‌های جانبی آن‌ها نهفته است. پروفیل ۵۰۷ به عنوان فریم اصلی، دور تا دور کلاف قرار می‌گیرد و به دلیل داشتن یک لبه پله‌ای، بستر اولیه را برای لنگه فراهم می‌کند. زمانی که لنگه درب یا پنجره ساخته‌شده با پروفیل ۵۰۸ روی ۵۰۷ بسته می‌شود، لبه ۵۰۸ روی دیواره ۵۰۷ اورلب ایجاد کرده و مانع ورود مستقیم آب باران، گرد و خاک و باد به داخل ساختمان می‌شود.

در قاب‌هایی که پنجره دارای کتیبه بالا یا چند لنگه ثابت و بازشو در کنار یکدیگر است، پروفیل ۵۰۹ در نقش ستون میانجی یا سپری وسط وارد عمل می‌شود. لبه‌های دوطرفه ۵۰۹ به سازنده اجازه می‌دهد از یک سمت شیشه ثابت را مهار کند و از سمت دیگر لنگه بازشوی ساخته شده با ۵۰۸ را تحویل بگیرد. این طراحی هم‌پوشان باعث می‌شود تمام خطوط اتصال در یک امتداد قرار گیرند و ظاهر نهایی پنجره یکدست باشد. برای بررسی نرخ روز انواع مقاطع ساختمانی می‌توانید لیست قیمت پروفیل را مشاهده کنید.

ضخامت ورق، درزجوش و تاثیر آن بر کیفیت رنگ‌آمیزی

پروفیل‌های درب و پنجره معمولاً با استفاده از ورق‌های فولادی نورد گرم یا سرد در ضخامت‌های ۱.۲، ۱.۵ و ۲ میلی‌متر و با طول شاخه ۶ متری نورد و تولید می‌شوند. در کارهای کارگاهی سنگین، مانند درب‌های ورودی اصلی ساختمان، درب‌های پارکینگ و پنجره‌های عریض، اغلب ضخامت ۲ میلی‌متر انتخاب می‌شود تا لولاها تحت فشار وزن درب دچار نشست، تابیدگی یا افتادگی نشوند. برای پنجره‌های کوچک‌تر، کتیبه‌های بالایی یا بخش‌های داخلی، ضخامت ۱.۵ یا ۱.۲ میلی‌متر کاملاً توجیه‌پذیر است و از سنگین شدن بی‌مورد سازه جلوگیری می‌کند.

کیفیت درزجوش طولی و یکنواختی سطح پروفیل، از نکات بسیار مهم در کارگاه‌های پنجره‌سازی است. پس از برش‌کاری و جوشکاری گوشه‌ها، اگر درزجوش اصلی شاخه پروفیل دارای برآمدگی، عدم هم‌آراستگی یا ناصافی باشد، در مرحله رنگ‌آمیزی کوره‌ای یا روغنی کاملاً به چشم می‌آید. همچنین میزان تابیدگی طولی شاخه‌ها نباید از استانداردهای کارخانه‌ای تجاوز کند؛ زیرا شاخه ۶ متری تاب‌دار در زمان مونتاژ باعث ایجاد فاصله غیریکدست میان لنگه و چارچوب شده و آب‌بندی را مختل می‌سازد. برای بررسی مشخصات کامل و سفارش انواع پروفیل و قوطی می‌توانید به دسته مربوطه مراجعه فرمایید.

چرا قوطی پروفیل ساده جایگزین مناسبی برای ۵۰۷، ۵۰۸ و ۵۰۹ نیست؟

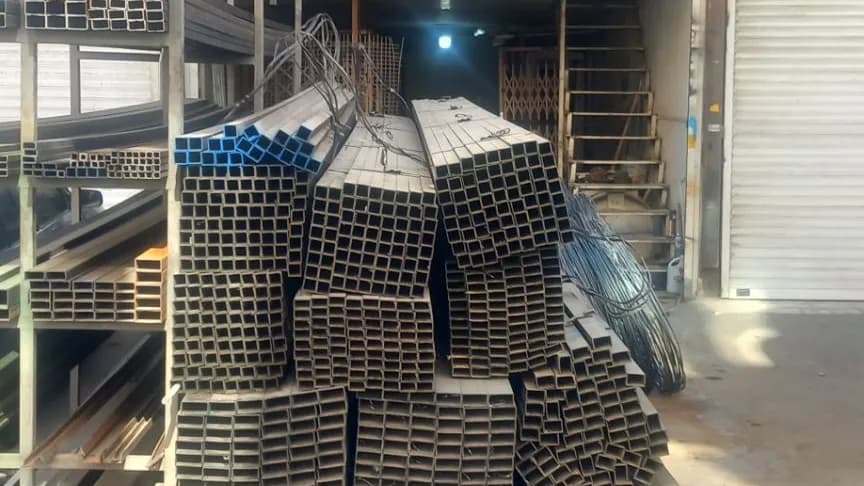

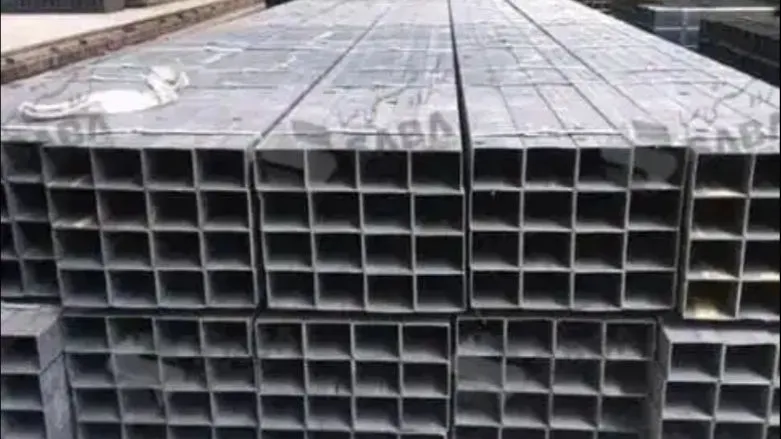

برخی از مجریان ساختمان برای کاهش هزینه‌های اولیه یا به دلیل در دسترس نبودن مقاطع تخصصی، سعی می‌کنند از قوطی‌های مربع یا مستطیل ساده به همراه جوش دادن زوار و نبشی جداگانه استفاده کنند. این روش شاید در نگاه اول ساختار کلی فریم را شکل دهد، اما در عمل زمان مونتاژ را به شدت افزایش داده و احتمال خطای انسانی در جوشکاری زوارها و ناترازی لبه‌ها را بالا می‌برد.

نبود لبه‌های یکپارچه نوردشده در قوطی‌های ساده باعث می‌شود درزگیری پنجره به درستی انجام نشود و آب باران به راحتی به داخل ساختمان نفوذ کند. علاوه بر این، نصب یراق‌آلات استاندارد مانند قفل، زبانه، لولای پروانه‌ای و نوارهای لاستیکی آب‌بندی روی قوطی ساده نیازمند برش‌کاری‌ها و شیارزنی‌های فرسایشی دستی است. در حالی که مقاطع ۵۰۷، ۵۰۸ و ۵۰۹ با شیارها و پله‌های استاندارد طراحی شده‌اند تا قطعات یراق به راحتی در محل خود قرار گیرند. برای محاسبه دقیق وزن هر شاخه بر اساس ضخامت ورق می‌توانید از جدول وزن قوطی و پروفیل استفاده کنید.

خطاهای رایج مونتاژ و جوشکاری مقاطع درب و پنجره در کارگاه

یکی از حساس‌ترین مراحل کار با پروفیل‌های ۵۰۷، ۵۰۸ و ۵۰۹، برش‌کاری و فارسی‌بر کردن زوایا در گوشه‌های کلاف است. اگر زاویه برش دقیقا ۴۵ درجه نباشد، در زمان جوشکاری اتصال گوشه‌ها فواصل خالی ایجاد می‌شود که پر کردن آن‌ها با جوش، علاوه بر صرف زمان زیاد، باعث ایجاد برآمدگی و صدمه به هندسه پله‌ها می‌شود. رعایت تراز بودن گونیا هنگام جوشکاری اولیه مانع از تابیدن فریم تحت تاثیر حرارت جوش خواهد شد.

اشتباه رایج دیگر، خرید مقاطع ۵۰۷، ۵۰۸ و ۵۰۹ از تولیدکنندگان متفاوت است. اگرچه کد استاندارد این مقاطع یکسان است، اما خطوط نورد کارخانه‌های مختلف ممکن است در شعاع خم لبه‌ها یا ضخامت واقعی ورق تلورانس جزئی داشته باشند. همین تفاوت‌های میلی‌متری هنگام قرارگیری ۵۰۸ درون ۵۰۷ باعث گیر کردن لنگه، سفت باز شدن پنجره یا برعکس، ایجاد فاصله و شل بودن لنگه می‌شود. برای انجام خدمات آماده‌سازی و برش دقیق شاخه‌ها می‌توانید از خدمات برش و خم استفاده کنید.

نحوه محاسبات وزنی و برآورد پرت مصالح در پروژه‌ها

در پروژه‌های ساختمانی برای محاسبه حجم خرید پروفیل‌های ۵۰۷، ۵۰۸ و ۵۰۹، ابتدا مترطولی کلاف‌ها بر اساس نقشه اجرا استخراج می‌شود. از آنجا که طول استاندارد هر شاخه ۶ متر است، عدم برنامه‌ریزی درست برای چیدمان برش‌ها می‌تواند پرت مصالح زیادی به همراه داشته باشد. استادکاران با الگوی چیدمان طول‌ها روی شاخه ۶ متری، تکه‌های باقی‌مانده را برای ساخت کتیبه‌ها یا زهوارهای کوچک‌تر برنامه‌ریزی می‌کنند.

وزن هر شاخه ۶ متری مستقیماً به ضخامت ورق بستگی دارد. به عنوان مثال، شاخه ۶ متری با ضخامت ۲ میلی‌متر وزنی به مراتب بیشتر از ضخامت ۱.۵ میلی‌متر دارد که این امر هم بر هزینه نهایی خرید و هم بر بار مرده درب و پنجره روی سازه تاثیرگذار است. محاسبه دقیق وزن قبل از خرید، علاوه بر پیش‌بینی هزینه‌ها، به انتخاب لولای مناسب جهت تحمل وزن لنگه نیز کمک می‌کند.
